Обзор системы
Это руководство описывает процедуры эксплуатации диагностической ультразвуковой системы TUS-A500. Для обеспечения безопасной и правильной эксплуатации системы перед началом работы с системой внимательно прочитайте и усвойте руководство.
Описание: Основные преимущества и особенности
Данная система обеспечивает высокое качество ультразвуковых изображений во всех своих режимах: 4D-режим, 2D-режим, M-режим, CDI (цветное допплеровское картирование) (визуализация кровотока) и допплеровский режим (спектр кровотока).
Общецелевая диагностическая ультразвуковая система соответствует стандарту для отображения в реальном времени тепловых и механических выходных индексов на диагностическом ультразвуковом оборудовании. Датчики имеют свои собственные характерные области применения.
Общая информация
Ультразвуковые датчики — это прецизионное оборудование, и с ними следует обращаться осторожно. В случае несоблюдения инструкций, содержащихся в руководстве по эксплуатации, могут возникнуть такие проблемы, как царапины, отверстия, дефекты на поверхности акустической линзы, перекручивание кабеля датчика или ухудшение ультразвукового изображения.
Гарантия не распространяется на проблемы, вызванные неправильным обращением с датчиками.
Области применения:
Система предназначена для визуализации структур, характеристик и динамических процессов в организме человека с помощью ультразвука и для предоставления информации об изображении для диагностики.
Режимы сканирования:
B-режим
М-режим
Режим CDI
Режим питания
Режим динамического потока
TDI
Допплеровский режим
Режимы отображения
Система обеспечивает высокое качество ультразвуковых изображений во всех своих режимах: 4D-режим, 2D-режим, M-режим, CDI (цветное допплеровское картирование) (визуализация кровотока) и допплеровский режим (спектр кровотока).
Измерения и расчеты
Эта система поддерживает базовые измерения, включая расстояние, время, угол и трассировку, а также комбинации некоторых основных измерений. Кроме того, можно выполнять вычисления на основе значений измерений для каждого региона (циркуляторного органа, OB и т.д.) с использованием широко принятых выражений. Результаты расчетов могут отображаться в значениях, таблицах или графиках.
Опции программы
В системе можно добавлять специализированные опции программы для улучшения возможностей визуализации и измерений.
Стандартные функции
Режимы обзора, настройка изображения, измерения, функции обзора кино, управление телом и изображениями, добавление комментариев.
Системные параметры
Регулировка частоты, усиление, фокус, глубина, динамический диапазон, цветовая карта.
Технические характеристики
Общие технические характеристики в виде таблицы
| Линейное напряжение |
США: 120 В переменного тока ±10% Европа: от 220 до 240 В переменного тока ±10% Другие 1: от 110 до 120 В переменного тока ±10% Другие 2: от 220 до 240 В переменного тока ±10% |
| Частота тока |
От 50 Гц до 60 Гц |
| Потребляемая мощность |
США: 1440 ВА Европа: 1500 ВА Другие 1: 1440 ВА Другие 2: 1500 ВА |
| Температура окружающей среды |
От 10°C до 35°C |
| Относительная влажность |
От 35% до 80% (без конденсации) |
| Атмосферное давление |
от 700 гПа до 1060 гПа |
| Температура хранения и транспортировки |
от -10°C до 50°C |
| Относительная влажность (хранение) |
От 30% до 80% (без конденсации) 50% или менее, если температура окружающей среды превышает 40°C |
| Атмосферное давление (хранение) |
от 700 гПа до 1060 гПа |
| Внешние размеры |
580 ±20 мм (ширина) x от 1390 ±30 мм до 1790 ±50 мм (высота) x от 890 ±30 мм до 1010 ±30 мм (глубина) |
| Масса (не включая дополнительные блоки) |
Примерно 145 кг |
Функции
Обеспечивает возможности как 2D-визуализации, так и доплеровские режимы, а также специализированные функции, такие как обзоры кино, обработка тела и изображений.
Датчики:
Поддерживаемые датчики:
| PST-25BT |
Секторный |
|
Сердце, педиатрия, живот, голова взрослого человека, голова новорожденного |
| PST-30BT |
Секторный |
|
Сердце, живот, голова взрослого человека, голова новорожденного |

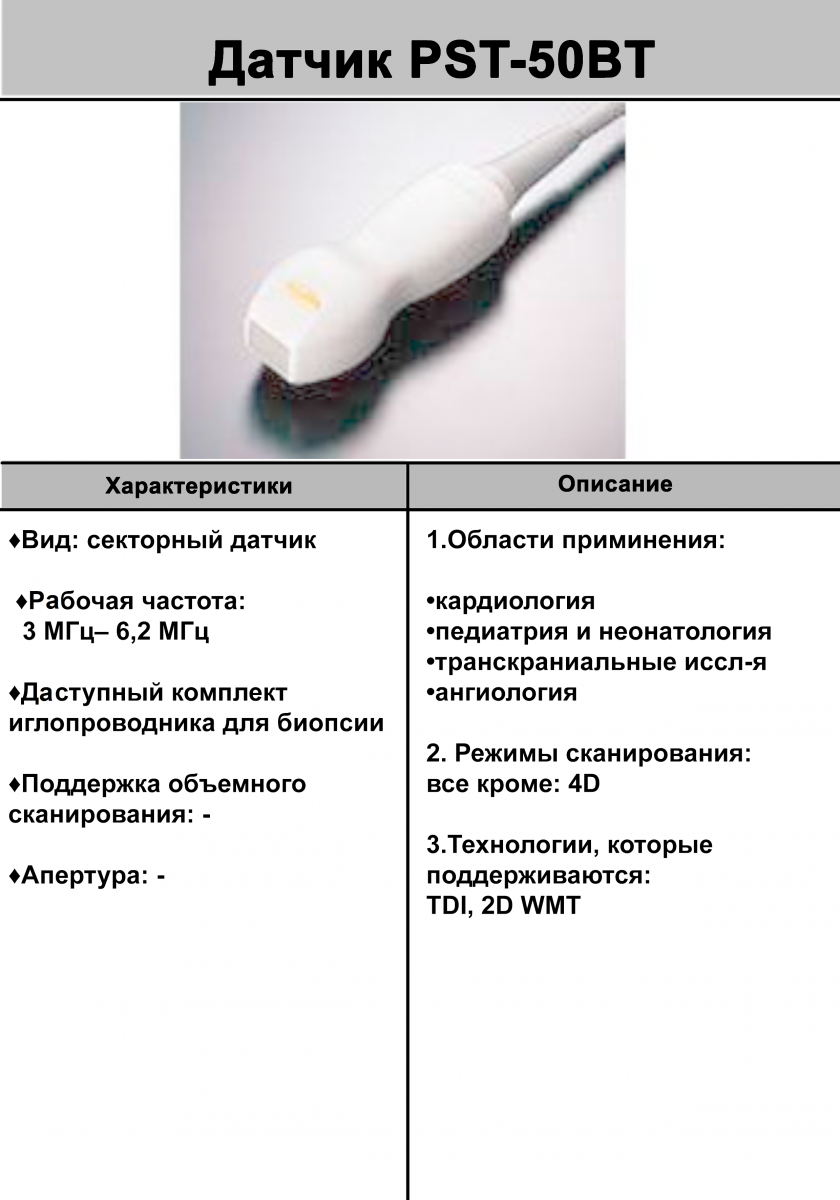

| PST-50BT |
Секторный |
|
Сердце, педиатрия и голова новорожденного |
| PST-65AT |
Секторный |
|
Сердце, голова новорожденного, педиатрия |
| PVT-350BTP |
Конвексный |
|
Живот |
| PVT-375BT |
Конвексный |
|
Живот, плод, педиатрия |
| PVT-375MV |
Конвексный |
|
Живот, плод, педиатрия |
| PVT-382BT |
Конвексный |
|
Живот, плод, педиатрия |
| PVT-382MV |
Конвексный |
|
Живот, плод, педиатрия |
| PVT-661VT |
|
|
Трансректальный, трансвагинальный |
| PVT-674BT |
Конвексный |
|
Живот, плод |
| PVT-675MV |
Конвексный |
|
Плод |
| PVT-681MV |
|
|
Трансвагинальный, трансректальный |
| PVT-712BT |
Конвексный |
|
Голова новорожденного, живот |
| PVT-745BTF |
|
|
Живот, мелкие органы, интраоперационно |
| PVT-745BTH |
|
|
Живот, мелкие органы, интраоперационно |
| PVT-745BTV |
|
|
Живот, мелкие органы, интраоперационно |
| PVT-770RT |
Конвексный |
|
Трансректальный |
| PVT-781VT |
|
|
Трансректальный, трансвагинальный |
| PLT-308PT |
Линейный |
|
Живот |
| PLT-604AT |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-704AT |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-704SBT |
Линейный |
|
Малые органы, периферические сосуды, костно-мышечная система |
| PLT-705BTF |
Линейный |
|
Живот |
| PLT-705BTH |
Линейный |
|
Живот |
| PLT-805AT |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-1005BT |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-1202S |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система, интраоперационно |
| PLT-1204BT |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-1204BX |
Линейный |
|
Периферические сосуды, малые органы, костно-мышечная система |
| PLT-1204MV |
Линейный |
|
Малые органы, периферические сосуды, костно-мышечная система |
| PET-508MA |
|
|
Сердце (чреспищеводный) |
| PET-510MA |
|
|
Сердце (чреспищеводный) |
| PET-510MB |
|
|
Сердце (чреспищеводный) |
| PET-511BTM |
|
|
Сердце (чреспищеводный) |
| PET-512MA |
|
|
Сердце (чреспищеводный) |
| PET-512MC |
|
|
Сердце (чреспищеводный) |
| PC-20M |
Секторный |
|
Сердце, педиатрия |
| PC-50M |
Секторный |
|
Сердце, периферические сосуды, педиатрия |
Примечание: Конкретные частотные диапазоны для каждого датчика в предоставленном руководстве не указаны.
Программное обеспечение:
Предустановленные пакеты:
Руководство по эксплуатации системы включает предустановленные пакеты для различных клинических областей, обеспечивающие предварительно настроенные параметры для оптимальной визуализации и измерений в конкретных приложениях.
Дополнительные опции
| 1 |
Realtime ASQ kit |
USAS-A500A, USAS-A500A/EL |
| 2 |
Smart Fusion kit |
USFN-A500A, USFN-A500A/EL |
| 3 |
Fly Thru. kit |
USFT-A500A, USFT-A500A/EL |
| 4 |
Elastography kit |
USEL-A500A, USEL-A500A/EL |
| 5 |
2D Wall Motion Tracking kit |
USWT-A500A, USWT-A500A/EL |
| 6 |
MicroPure™ kit |
USMP-A500A, USMP-A500A/EL |
| 7 |
CHI-Q kit |
USCQ-A500A, USCQ-A500A/EL |
| 8 |
CHI kit |
USHI-A500A, USHI-A500A/EL |
| 9 |
Panoramic View kit |
USPV-A500A, USPV-A500A/EL |
| 10 |
4D STIC Imaging kit |
USST-A500A, USST-A500A/EL |
| 11 |
Stress Echo kit |
USSE-A500A, USSE-A500A/EL |
| 12 |
DICOM kit |
USDI-A500A, USDI-A500A/EL |
| 13 |
1.5D Transducer kit |
USMS-A500A, USMS-A500A/EL |
| 14 |
Protocol Assistant kit |
USPA-A500A, USPA-A500A/EL |
| 15 |
Parametric MFI kit |
USPM-A500A, USPM-A500A/EL |
| 16 |
Vascularity Index kit |
USVI-A500A, USVI-A500A/EL |
| 17 |
FLR kit |
USFL-A500A, USFL-A500A/EL |
| 18 |
Elastography-FLR kit |
USEL-A501A, USEL-A501A/EL |
| 19 |
FLEX-M kit |
USXM-A500A, USXM-A500A/EL |
| 20 |
Luminance kit |
USLM-A500A, USLM-A500A/EL |
| 21 |
Superb Micro vascular Imaging kit |
USMI-A500A, USMI-A500A/EL |
