Обзор ультразвуковой системы Philips HD11 XE
1. Общая информация
Ультразвуковая система Philips HD11 XE представляет собой универсальную диагностическую платформу, которая эффективно сочетает функционал премиум-класса с мобильностью и доступностью систем среднего ценового сегмента. Разработанный для широкого спектра клинических задач, этот аппарат является самым легким (100 кг) и компактным в своем классе, что делает его идеальным решением как для частных практик, так и для крупных многопрофильных больниц. Понимание его технологической основы является ключом к оценке его соответствия клиническим потребностям.
Аппарат УЗИ HD11 XE представляет собой полную цифровую систему визуализации, в основе производительности которой лежат ключевые технологии, включая широкополосное формирование луча и суперкомпьютерную обработку сигналов. Качество изображения дополнительно повышается за счет запатентованных технологий Philips, таких как SonoCT (пространственное компаундирование в реальном времени) и XRES (адаптивная обработка для подавления шумов), которые работают в тандеме для обеспечения исключительной четкости и детализации.
Далее будут подробно рассмотрены конкретные технические параметры, которые определяют производительность и функциональные возможности данной системы.
2. Технические характеристики
Детальные технические характеристики являются критически важным фактором при выборе медицинского оборудования. Эти параметры напрямую влияют на производительность системы, качество диагностики, удобство использования для оператора и возможность интеграции аппарата в существующий рабочий процесс клиники.
Технические характеристики Philips HD11 XE
|
Характеристика
|
Значение
|
|
Глубина
|
110.5 см (без периферийных устройств)
|
|
Ширина
|
53.3 см
|
|
Высота (регулируемая)
|
151.1 – 173.9 см
|
|
Вес
|
100 кг (без периферийных устройств)
|
|
Напряжение
|
100V – 240V
|
|
Частота
|
50Hz / 60Hz
|
|
Потребляемая мощность
|
750VA – 1000VA (в зависимости от конфигурации)
|
|
Тип монитора
|
20-дюймовый (51 см) плоский ЖК-дисплей (TFT)
|
|
Разрешение монитора
|
1280 x 1040 пикселей
|
|
Угол обзора монитора
|
> 170° (горизонтальный и вертикальный)
|
|
Порты для датчиков
|
До 5 активных портов
|
|
Режимы сканирования
|
2D, M-режим, Анатомический М-режим, Цветной М-режим, Адаптивный цветной допплер, Энергетический допплер (CPA), Импульсно-волновой допплер (PW), Постоянно-волновой допплер (CW), Цветовой тканевой допплер (Color TDI), Импульсно-волновой тканевой допплер (Pulsed wave TDI), Панорамное сканирование, Трапециевидное сканирование, 3D (включая свободное реконструирование) и 4D в реальном времени, Контрастная визуализация, Стресс-эхо
|
|
Диапазон частот датчиков
|
От 1 до 15 МГц (зависит от конкретного датчика)
|
|
Глубина сканирования
|
До 30 см (зависит от датчика и типа исследования)
|
|
Кинопетля
|
До 1000 кадров (эквивалентно 4 минутам записи в режиме Quick Review)
|
|
Жесткий диск
|
Минимальный объем 120 ГБ
|
Аппаратная мощь системы раскрывается в полной мере благодаря широкому спектру совместимых датчиков, которые обеспечивают ее клиническую универсальность.
3. Датчики
Совместимость с широким портфолио датчиков является основой клинической универсальности любой ультразвуковой системы. Для Philips HD11 XE поддержка более 20 моделей является ключевым конкурентным преимуществом, позволяя адаптировать систему для решения как общих, так и узкоспециализированных задач. Наличие таких датчиков, как чреспищеводные (S7-2omni, S7-3t), интраоперационные (L15-7io) и биплановые для урологии (BP10-5ec), демонстрирует способность аппарата обслуживать не только отделения общей визуализации, но и специализированные хирургические и кардиологические центры. Кроме того, совместимость некоторых датчиков с другими платформами Philips, включая iU22 и EnVisor, обеспечивает преемственность и защиту инвестиций для клиник с существующим парком оборудования.
Совместимые датчики для Philips HD11 XE
|
Тип датчика
|
Модель
|
Частотный диапазон
|
Область применения
|
|
Секторный
|
S4-2
|
4-2 МГц
|
Кардиология (взрослые), глубокие абдоминальные исследования, акушерство, гинекология, транскраниальный допплер
|
| |
S3-1
|
3-1 МГц
|
Абдоминальные исследования, кардиология (взрослые), транскраниальный допплер, контрастная визуализация
|
| |
S8-3
|
8-3 МГц
|
Кардиология (взрослые, дети), фетальное эхо
|
| |
S12-4
|
12-4 МГц
|
Кардиология (дети)
|
|
Чреспищеводный
|
S7-2omni
|
7-2 МГц
|
Кардиология (взрослые, чреспищеводные исследования)
|
| |
S7-3t
|
7-3 МГц
|
Кардиология (дети и взрослые малого телосложения, чреспищеводные исследования)
|
|
Конвексный
|
C5-2
|
5-2 МГц
|
Абдоминальные исследования, акушерство, гинекология, контрастная визуализация
|
| |
C6-3
|
6-3 МГц
|
Абдоминальные исследования, акушерство, гинекология
|
| |
C8-5
|
8-5 МГц
|
Неонатальная и педиатрическая визуализация (абдоминальная, транскраниальная)
|
| |
C9-4
|
9-4 МГц
|
Педиатрия (абдоминальные исследования), акушерство, гинекология (у взрослых малого телосложения)
|
|
Внутриполостной
|
C8-4v
|
8-4 МГц
|
Трансвагинальные исследования
|
| |
C9-5ec
|
9-5 МГц
|
Эндокавитальные исследования (трансвагинальные, трансректальные)
|
| |

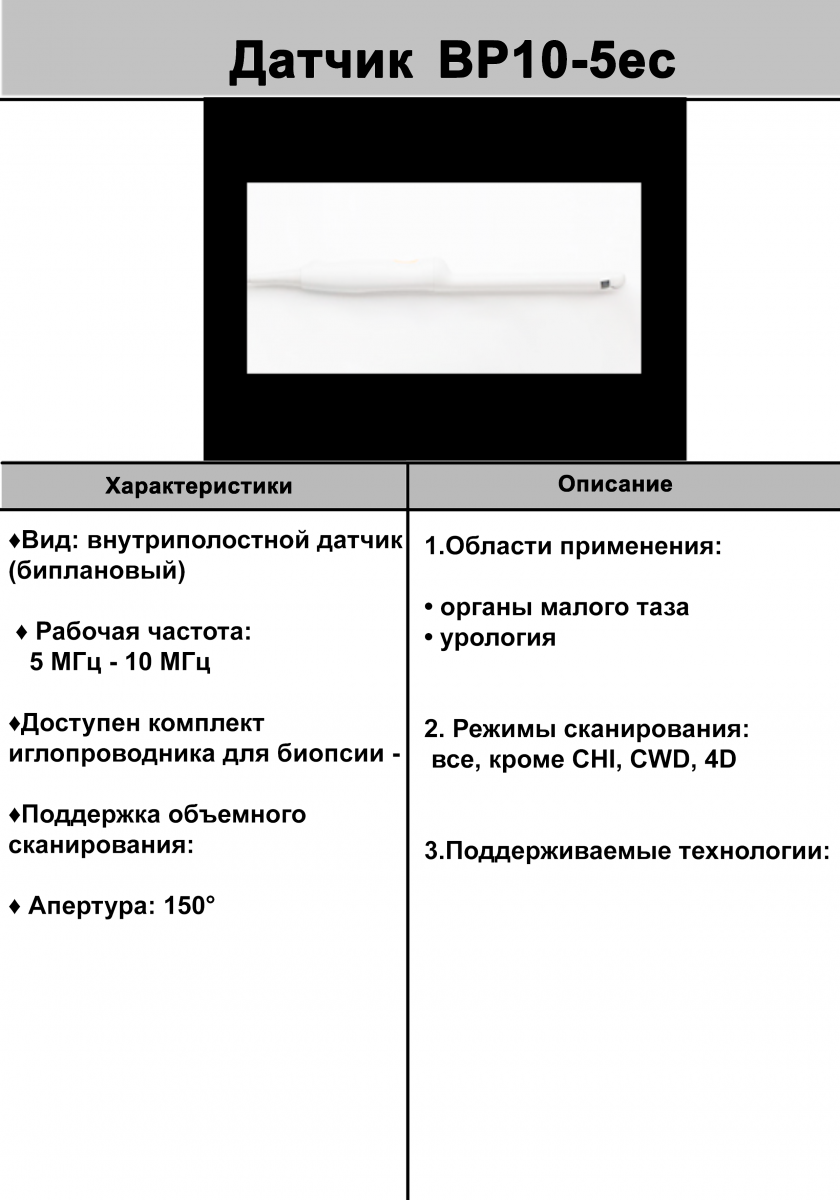

BP10-5ec
|
10-5 МГц
|
Биплановые эндоректальные и эндовагинальные исследования в урологии
|
|
Объемный (3D/4D)
|
3D9-3v
|
9-3 МГц
|
Трансвагинальные исследования в режимах 2D, 3D, 4D
|
| |
V6-2
|
6-2 МГц
|
Абдоминальные исследования, акушерство, гинекология (режимы 2D, 3D, 4D, 3D Fetal Echo STIC)
|
| |
V8-4
|
8-4 МГц
|
Педиатрия, акушерство, гинекология (режимы 2D, 3D, 4D, 3D Fetal Echo STIC)
|
|
Линейный
|
L8-4
|
8-4 МГц
|
Общие, сосудистые и поверхностные исследования
|
| |
L9-3
|
9-3 МГц
|
Общие, сосудистые и поверхностные исследования
|
| |
L12-3
|
12-3 МГц
|
Поверхностные структуры (малые органы, молочная железа), сосудистые и скелетно-мышечные исследования
|
| |
L12-5 50mm
|
12-5 МГц
|
Поверхностные структуры с высоким разрешением (малые органы, молочная железа), сосудистые и скелетно-мышечные исследования
|
| |
L15-7io
|
15-7 МГц
|
Интраоперационные сосудистые исследования с высоким разрешением
|
|
Карандашный (CW)
|
D2cwc
|
2 МГц
|
Кардиология (взрослые)
|
| |
D5cwc
|
5 МГц
|
Исследование глубоких вен и артерий
|
|
Карандашный (PW)
|
D2tcd
|
–
|
Транскраниальный допплер, периферические сосуды
|
Это обширное портфолио датчиков утверждает HD11 XE в качестве истинно многоцелевой платформы, способной решать как рутинные, так и узкоспециализированные диагностические задачи.
4. Программное обеспечение и опции
Программное обеспечение и доступные опции являются “мозгом” ультразвукового аппарата, определяющим его диагностическую ценность и эффективность рабочего процесса. Технологии улучшения изображения в реальном времени и специализированные пакеты расчетов расширяют возможности врача, позволяя получать более точные и воспроизводимые результаты.
Программные опции и технологии визуализации
|
Опция/Функция
|
Описание
|
|
SonoCT
|
Технология пространственного компаундинга, которая получает несколько линий обзора одновременно для снижения артефактов и повышения четкости изображения.
|
|
XRES
|
Адаптивная обработка изображений, которая анализирует данные на уровне пикселей для устранения зернистости и шумов, улучшая контурирование тканей.
|
|
Tissue Harmonic Imaging (THI)
|
Технология тканевой гармоники с инверсией импульса для уменьшения артефактов и улучшения четкости у технически сложных пациентов.
|
|
iSCAN
|
Интеллектуальная оптимизация изображения одним нажатием кнопки. Автоматически настраивает усиление (Gain), компенсацию усиления по глубине (TGC) и компрессию в 2D-режиме, а также шкалу и базовую линию в допплеровских режимах.
|
|
Adaptive Color Doppler
|
Автоматический выбор оптимальной частоты для цветного допплера для достижения высокой чувствительности и глубины проникновения.
|
|
High Q Automatic Doppler Analysis
|
Инструмент для автоматического оконтуривания и расчета параметров допплеровской кривой в реальном времени или в режиме кинопетли.
|
|
Panoramic imaging
|
Создание панорамного изображения для визуализации протяженных анатомических структур в одном кадре.
|
|
Contrast imaging
|
Режим для работы с ультразвуковыми контрастными агентами, оптимизированный для кардиологических и абдоминальных исследований.
|
|
3D/4D Imaging
|
Режимы объемной визуализации, включая 4D в реальном времени (до 30 объемов в секунду), с инструментами iSlice (отображение набора срезов из объемного изображения) и Thick Slice (отображение среза с регулируемой толщиной).
|
|
3D Fetal Echo STIC
|
Технология пространственно-временной корреляции изображений для детальной оценки сердца плода в динамике, сохраняя пространственные взаимоотношения структур.
|
|
Anatomical M-mode
|
Позволяет размещать линию M-режима в любой плоскости на 2D-изображении, что облегчает точные измерения перпендикулярно анатомическим структурам.
|
|
Stress Echo
|
Полностью интегрированный модуль для проведения стресс-эхокардиографии с настраиваемыми протоколами и анализом сократимости миокарда.
|
|
QLAB Quantification Software
|
Опциональный пакет программного обеспечения для углубленного количественного анализа, включающий несколько модулей.
|
|
Intima Media Thickness (IMT)
|
Автоматическое измерение толщины комплекса интима-медиа сонных и других поверхностных артерий.
|
|
Region of Interest (ROI)
|
Анализ интенсивности пикселей в 2D или допплеровских данных в пределах до 10 определяемых пользователем областей для исследовательских целей.
|
|
Strain Quantification (SQ)
|
Количественный анализ данных тканевого допплера для оценки региональной функции миокарда и анализа синхронности сокращений.
|
|
Cardiac 2D Quantification (2DQ)
|
Использует полуавтоматическое определение границ камер сердца для расчета фракции изменения площади/фракции выброса (FAC/EF).
|
|
General Imaging 3D Quantification (GI 3DQ)
|
Позволяет выполнять интеллектуальную нарезку объемных данных (iSlice) и использовать автоматическое оконтуривание для быстрого расчета объемов.
|
Совокупность этих аппаратных и программных возможностей делает ультразвуковую систему Philips HD11 XE применимой в самых разных областях медицины.
5. Клинические применения
Широта клинического применения является ключевым показателем универсальности и рентабельности ультразвуковой системы. Способность аппарата эффективно работать в разных областях медицины делает его ценным активом для многопрофильных клиник, позволяя оптимизировать использование оборудования и повысить качество диагностики для широкого круга пациентов. Philips HD11 XE поддерживает полный спектр клинических приложений.
- Абдоминальные исследования
- Исследования малых органов и поверхностных структур
- Педиатрия
- Скелетно-мышечная система
- Акушерство
- Гинекология и фертильность
- Исследования предстательной железы
- Сосудистые исследования (цереброваскулярные, периферические, интраоперационные)
- Транскраниальный допплер
- Кардиология (взрослая, детская, чреспищеводная, стресс-эхо)
- Контрастная визуализация
- Внутрисердечная эхокардиография (ICE)
Эта универсальность, подкрепленная мощным функционалом, формирует ряд ключевых конкурентных преимуществ системы.
6. Преимущества и ключевые особенности
Для принятия взвешенного решения о приобретении медицинского оборудования необходимо выделить и оценить его уникальные преимущества. Ключевые особенности Philips HD11 XE напрямую транслируются в высокую клиническую ценность, удобство для пользователя и защиту инвестиций.
- Высокое качество визуализации: Комбинация технологий SonoCT и XRES обеспечивает получение изображений с исключительной четкостью, уменьшенным количеством артефактов и хорошо очерченными границами тканей, что повышает диагностическую уверенность.
- Клиническая универсальность: Широкий спектр поддерживаемых клинических приложений и совместимость с более чем 20 датчиками, включая узкоспециализированные, делают систему подходящей для многопрофильных медицинских центров.
- Расширенные возможности 4D-визуализации: Система предлагает не только 4D-визуализацию в реальном времени, но и мощные инструменты для анализа объемных данных, такие как iSlice для просмотра срезов и 3D Fetal Echo STIC для углубленной диагностики сердца плода.
- Эргономичный и мобильный дизайн: Регулируемая консоль и монитор, малый вес и продуманная конструкция, соответствующая отраслевым стандартам, помогают снизить риск травм от повторяющихся нагрузок. Интегрированная подставка для ног и подсвечиваемая зона портов для датчиков повышают комфорт оператора.
- Комплексная автоматизация рабочего процесса: Набор инструментов, включающий iSCAN (оптимизация 2D и допплера одной кнопкой), Adaptive Color Doppler, Intelligent Doppler и High Q Automatic Doppler Analysis, предназначен для ускорения исследований, сокращения количества нажатий клавиш и обеспечения высокой согласованности результатов.
- Модернизируемая платформа: Аппарат построен на обновляемой платформе, что позволяет добавлять новые функции и опции по мере роста клинических потребностей и защищает первоначальные инвестиции.
- Мощные инструменты количественного анализа: Опциональное программное обеспечение QLAB предоставляет доступ к передовым методикам количественной оценки, таким как автоматическое измерение комплекса интима-медиа, анализ деформации миокарда и количественная оценка функции сердца, расширяя диагностические возможности системы.
